3M 110kV TS123-II充油式户外终端（复合式）
- 1产品简介 3M110kVTS123-1I充油式户外终端（复合式）是满足IEC60840及GB11017.3之试验要求，复合绝缘筒内充聚异丁烯绝缘油，且采用冷缩式应力锥。木终端适用于64/110kV的XLPE绝缘金属护套电缆...
- 咨询热线：18234162050
-
产品详情
1产品简介
3M110kVTS123-1I充油式户外终端（复合式）是满足IEC60840及GB11017.3之试验要求，复合绝缘筒内充聚异丁烯绝缘油，且采用冷缩式应力锥。木终端适用于64/110kV的XLPE绝缘金属护套电缆。
产品特点：
· 适用于额定电压64/110kV，76/132kV电力系统，最高运行电压145kV。
·采用冷缩式应力锥，安装方便，适应多种截面电缆规格。
·独特的硅橡胶材料，具有优异的抗爬电、抗紫外线、耐污及琉水特性。
·间隔式耐污型伞裙设计，提高耐污水平。
·采用多层密封设计，选择合适密封组件，保证对复合筒的良好密封。
·采用聚异丁烯绝缘油，配合硅橡胶材质的应力锥，能优化电场分布，保证绝缘特性。
优化的产品设计：
TS123-1I充油式户外终端通过先进的电场优化设计及材料工艺，采用应力锥的方式对终端的电场分布进行改善，
合理分布终端的表面及内部电场场强，提高了工频耐压水平和绝缘冲击水平，满足在适用条件下的长期运行要求。
硅橡胶材料：
TS123-I充油式户外终端主要部件——复合套筒和应力锥均采用性能优异的硅橡胶材料
3产品应用及选型：

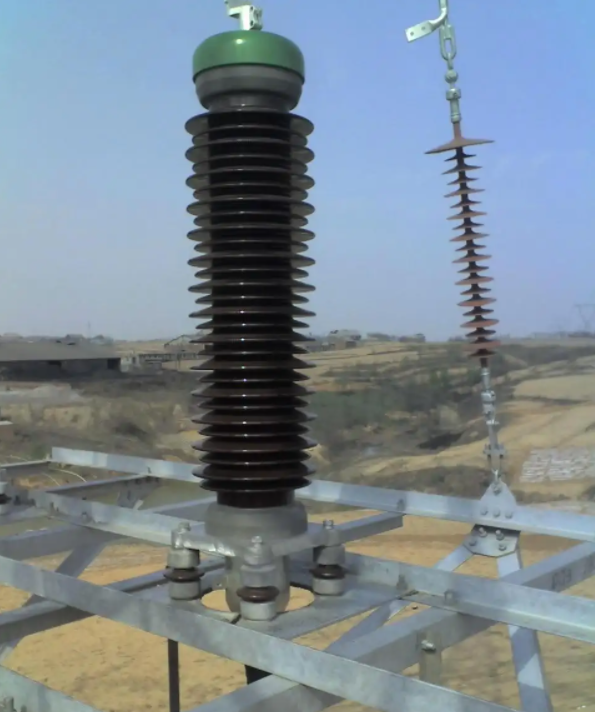

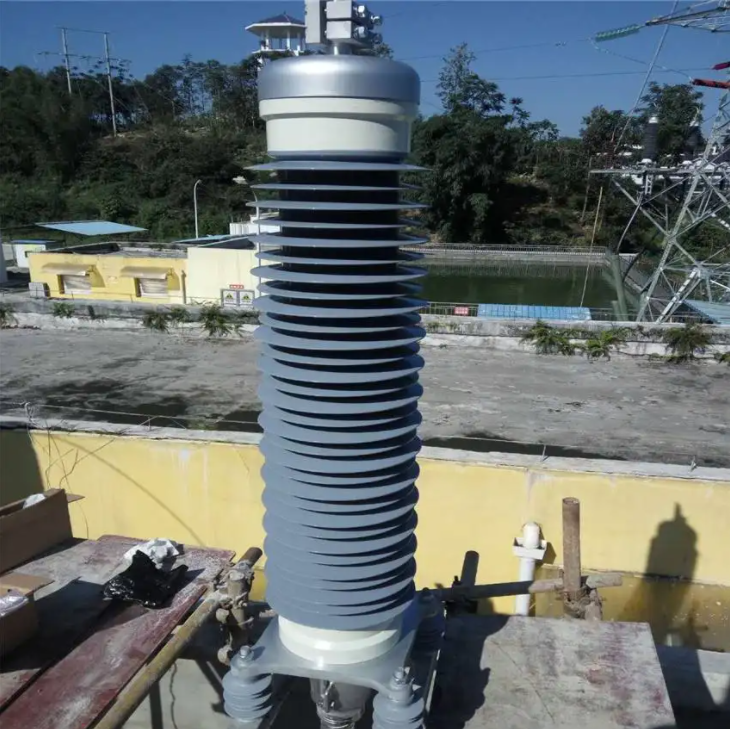

木终端适用于64/110kV，76/132kV的电压等级，满足户内及户外的长期使用要求。通常通过引线与其他设备或线路进行连接，如隔离开关、变压器、穿墙套管、架空引线等；户外环境可应用于变电站内及终端塔上，具体安装固定需根据实际设计及环境情况进行确定。终端长期工作温度为90℃，短路温度为250℃。终端安装时，需由具备相应资质及接受过3M安装培训的人员承担安装任务，应按安装图纸，正确安装在与终端适用的电缆上。
