3M QTII 5600 系列 8.7/15kV 冷缩式户外电缆终端 技术资料

一、产品介绍：
3M QTII 成套终端组件 5600 系列为整体式户外冷缩终端。 它们符合 IEEE 标准 48-1990 关于 1 级终端和IEEE404-1986 中相关部分的要求。另外，它们也符合德国标准VDE0278  章 节 5&10  部 分 、 中 国 标 准GB/T12706.4 的要求。产品的性能均高于国内外标准的要求。QTII 由一个高介电常数的电应力控制管以及一个压模裙边式硅橡胶绝缘子，电应力控制管被一起预先撑开在可抽取的冷缩芯绳上。安装时抽取芯绳，终端依靠自身的弹性记忆功能收缩在电缆上。15 千伏等级的终端为 4 裙边结构，底部绕包防水胶粘条后，可以保证终端接地线引出处的电缆护套端面的密封。本组件设计用于对等级为 5 至 15 千伏，适用于铜带屏蔽、铜丝屏蔽和不带屏蔽的固体绝缘介质电力电缆。

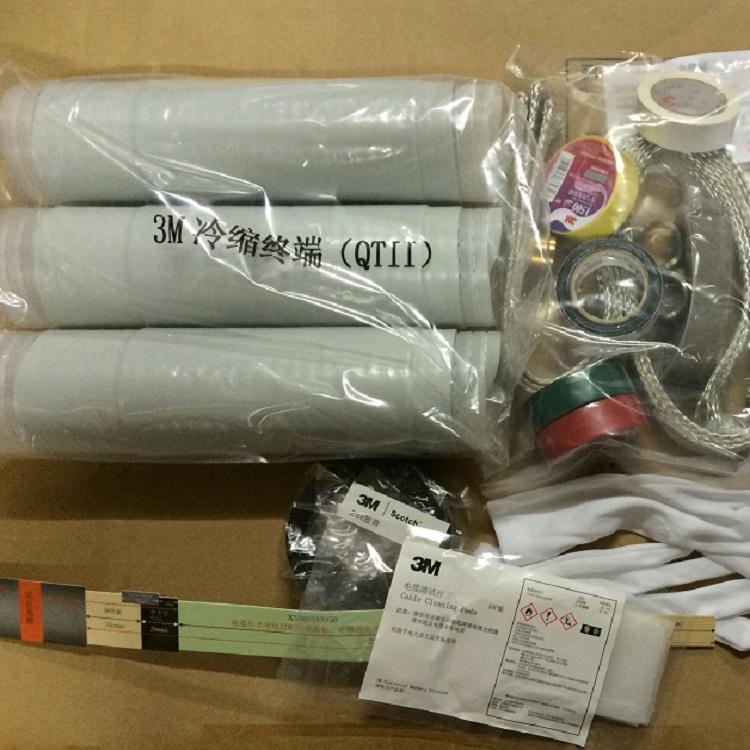

二、组件主要配置
预制电应力控制单元的硅橡胶终端主体双层镀锡铜编织接地线
恒力弹簧
电缆预处理组件
冷缩式硅橡胶密封管
冷缩式硅橡胶三叉密封手套

三、产品特点：
一体式设计：便于快速安装并适用于不同截面电缆。
冷缩结构设计：采用 3M 独特冷缩技术，安装时无需特殊培训，不必费力推，不用动火和使用特殊工具，只要简单地将终端定位于经过预处理的电缆上，抽取芯绳使其收缩即可。
高介电常数电应力控制：特殊配方的高介电常数材料通过将主绝缘表面上方电场重新均匀分布，将屏蔽断口电应力减小到最低程度，有效降低终端表面电场。
结构紧凑：通过应用高技术材料得到可靠的爬电距离，使其能承受有污染的室内环境，便于在有限的空间内安装。
硅橡胶冷缩主体与 EPDM 应力控制管：适用于所有一般固体主绝缘，如聚乙烯、交联聚乙烯(XLPE)及乙丙橡胶(EPR)等主绝缘。采用橡胶弹性体材料，抗电痕及耐腐蚀性极强，电性能优异，使用寿命长。硅橡胶材料紧密贴附电缆本体，防潮并且与电缆同“呼吸”。 QTII 5600 系列裙边式绝缘子采用抗爬电硅橡胶，能在潮湿的环境下最大程度地减小爬电电流，而且：
Ø 硅橡胶的光滑表面极大地减少了吸附在其上的污染物。
Ø 硅橡胶表面具有疏水性：与硅橡胶接触的水分将会聚集并沿着裙边流走，而不是完全粘湿表面。这样，硅橡胶表面形成的导电距离短，从而减小了爬电电流。
Ø 当表面爬电电流增加发生弧光放电以后，硅绝缘子被烧灼形成的灰烬为无机物且不导电，从而阻止爬电的进一步形成。在大雨的情况下，具有等长裙边绝缘子的传统裙边式终端将会在裙端到裙端之间形成连续水线。
Ø 硅橡胶绝缘子采用独特的非等长裙边设计。这一特点使得顶部裙边上汇聚的水流可以自由落下，从而防止了等长裙边绝缘子可能发生的裙端到裙端之间的导电通道。3M
QTII 终端的这一设计优化了其在大雨情况下的性能。

四、电应力控制
 QTII 5600 冷缩式户外终端系列产品内部预制应力控制管采用介电常数约为 25 的高介电常数材料制成，覆盖在电缆外屏蔽和主绝缘表面，可以通过折射方式，均匀屏蔽断口的电场。由于应力控制管的存在，在额定电压条件下，所装终端及其绝缘体表面上的电场强度保持低于 10V/mil。对于 15kV 电缆，连续长度内的电应力，一般是从邻近屏蔽断口处的 50V/mil 到线芯处的 70V/mil。当与 QTII 连接后，连接组件内的电应力小于电缆屏蔽部分内的电应力值。
