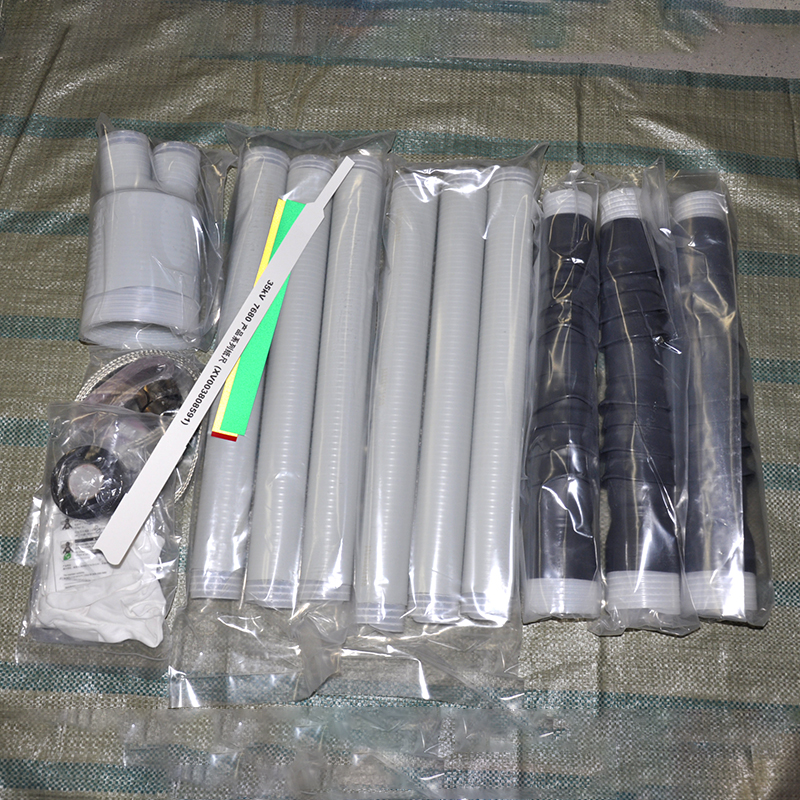

35KV三芯电缆冷缩式终端安装 说明书
额定电压：最高至26/35KV
冲击水平：200KV
执行 标准：IEC60502,GB12706.4,VDE0278

产品型号	导体截面 （mm2）	绝缘外径 （mm）
7684PST-G-I	50-150	29.0-38.1
7685PST-G-I	185-400	37.8-48.0
7686PST-G-I	500-630	45.0-56.0

注意：此电缆附件只适用于上表所列的标准结构及标准绝缘厚度的电缆结构，对于其他结构及非标准绝缘厚度的电缆，请联系3M供应商，已提供解决方案。
1. 电缆预处理
1.1 确认电缆的类型以及主绝缘尺寸，符合本产品的选用要求。
1.2 如图一所示尺寸将电缆开剥处理；外护套开剥尺寸参考值为1300mm,具体开剥尺寸可按现场实际和安装方式来决定（图中尺寸单位均为mm，下同）。
1.3 清除护套表面污垢，用所配120#砂纸打磨护套口往下25mm处，并清洁干净，绕包一层防水胶条。
1.4 顶部绕包PVC带，防止铜屏蔽带散开。

2. 安装接地线
2.1 如图二和图三，用恒力弹簧将第一根接地编织线固定在钢铠上。并用23#胶带包覆恒力弹簧和衬垫层两个来回。

2.2 如图四，在三芯铜屏蔽带根部缠绕第二条接地线，使其与三相铜屏蔽带均相互接触，并将其向下引出，用恒力弹簧将第二条接地线固定。
如图五，半重叠绕包23#胶带，将恒力弹簧全部包住。
注：第二条接地线位置与第一条相背。

3. 安装三叉手套
3.1 用PVC胶带将钢铠、恒力弹簧和内护套全部包覆住。
3.2 将接地线平直放在护套口下方的防水胶条上，再绕包一层防水胶条，将接地线夹在中间，形成放水口。
3.3 套入三叉手套至电缆根部，逆时针抽取芯绳，先抽取颈部芯绳，在分别收缩三只手指。
3.4 用PVC胶带将地线沿着电缆表面固定。

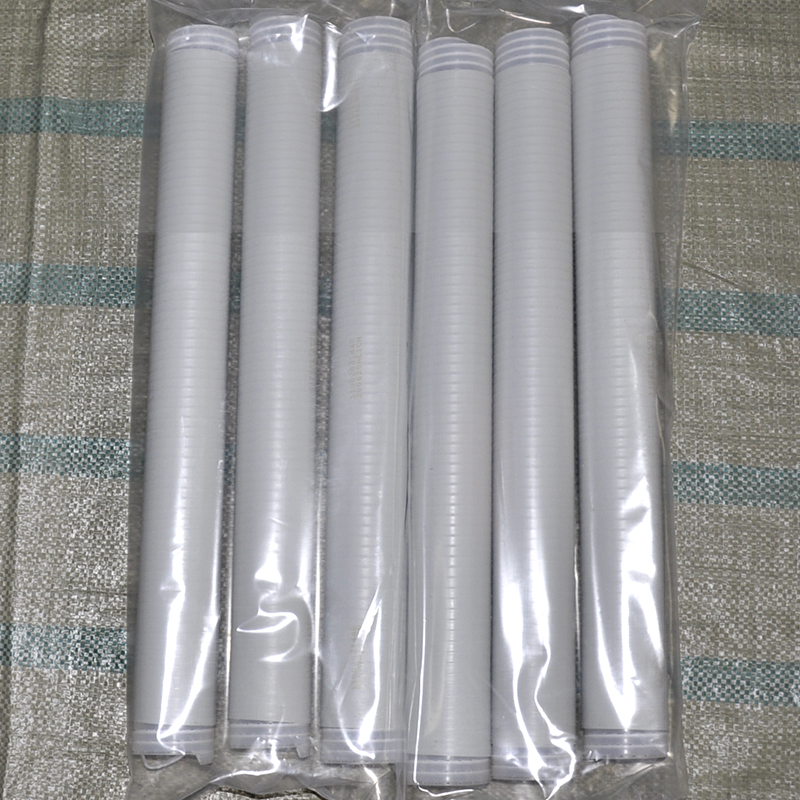

4. 安装冷缩直管
4.1 套入第一根冷缩直管，与三叉手套搭接至少15mm，逆时针抽取芯绳使其收缩；同样再安装第二根冷缩直管，与第一根至少搭接15mm。
4.2 收缩完第二根冷缩直管后，从线芯倒量至第二根冷缩管管口，确认两者距离为L，具体L值参看表1；若L值大于表1中的尺寸，可用PVC带扎住冷缩直管，环切直到L满足表中相应的尺寸。

型号	尺寸L/mm
7684	410+端子孔深+5mm
7685	410+端子孔深+5mm
7686	420+端子孔深+5mm

5. 终端安装准备
5.1 按图九所示尺寸开剥电缆终端。
5.2 从电缆外半导电层断口处往下量115mm,用PVC胶带作一个明显标志，此处为冷缩终端的收缩基准。
注意：1.切除电缆外半导电屏蔽层是，切勿划伤主绝缘。如不慎在主绝缘上留下刀痕，须用所配的砂纸（最大颗粒120）打磨去除，请确保打磨光滑。
2. 半导电层环切口处需光滑、平整，不得有尖角或者缺口。
3. 由于收缩基准的确定直接关系到安装后的电气性能，因此必须仔细量取，精确定位。

6. 安装接线端子
6.1 按图十，装上接线端子，参照金属管供应商的指示或GB14315标准方方法压接安装接管。
6.2 清洁接线端子，抹去锐角和毛刺。并在主绝缘端口作一3*45°的倒角。
6.3 打磨电缆主绝缘并用cc-3清洁片清洁电缆主绝缘，切勿碰到半导电层。
注意：1.安装接线端子时，若端子外径大于冷缩直管内径，可先将冷缩管套入，但不要抽取芯绳，在压接端子。
2. 若接线端子外径小于选型范围的主绝缘外径最小值，可在接线端子上绕包23#绝缘胶带，直到其外径达到要求。
3. 为防止铜屏蔽带散开，可在铜屏蔽带上绕包一层PVC带。

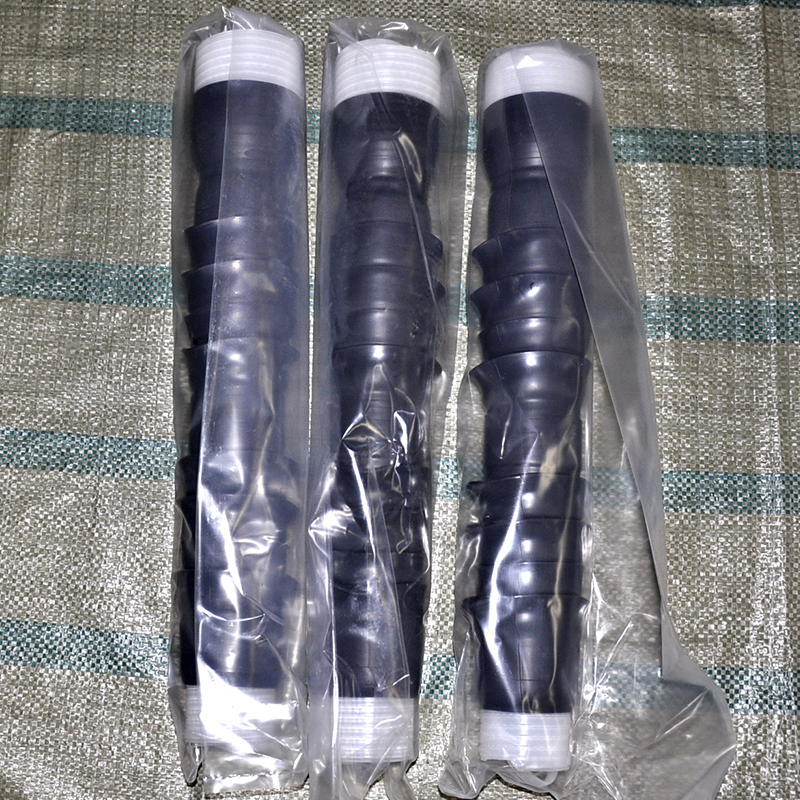

7. 安装冷缩式终端
7.1 如图十一，套入冷缩式终端，定位于PVC带的收缩基准处，逆时针抽取芯绳，使其收缩到位，收缩后，可用手撸一下伞裙，以加快其回缩。
7.2 用同安一个的方式完成另外两相的安装，如图十二。
7.3 根据标准规范，完成与系统接地连接。

重要声明：本说明只对安装过程提供技术指导，不为因现场施工设备及人员的工艺水平导致的各项安装事故负责。如需更多技术信息，请联系咨询客服。
