3M QTIII 7680 系列26/35kV 冷缩式户内外电缆终端技术资料

产品介绍：
3M QTIII 7680 系列冷缩式户内外终端满足 IEEE 48 标准关于第一级终端的要求，是一体化、有雨裙的硅橡胶终端。本终端由硅橡胶外绝缘管、高介电常数应力控制管、高介电常数应力控制泥和端部密封泥组成。终端主体预先扩张可抽去的芯绳上面。本终端适用于 26/35kV 的铜带、铜丝屏蔽的挤包绝缘电力电缆。
该产品系列针对单芯电缆有 7684K、7685K 和 7686K 三个产品，针对三芯电缆有户内终端 7684 PST-G-I、7685 PST-G-I 和 7686PST-G-I 三个产品及户外终 端 7684
PST-G-O、7685 PST-G-O 和 7686PST-G-O 三个产品。

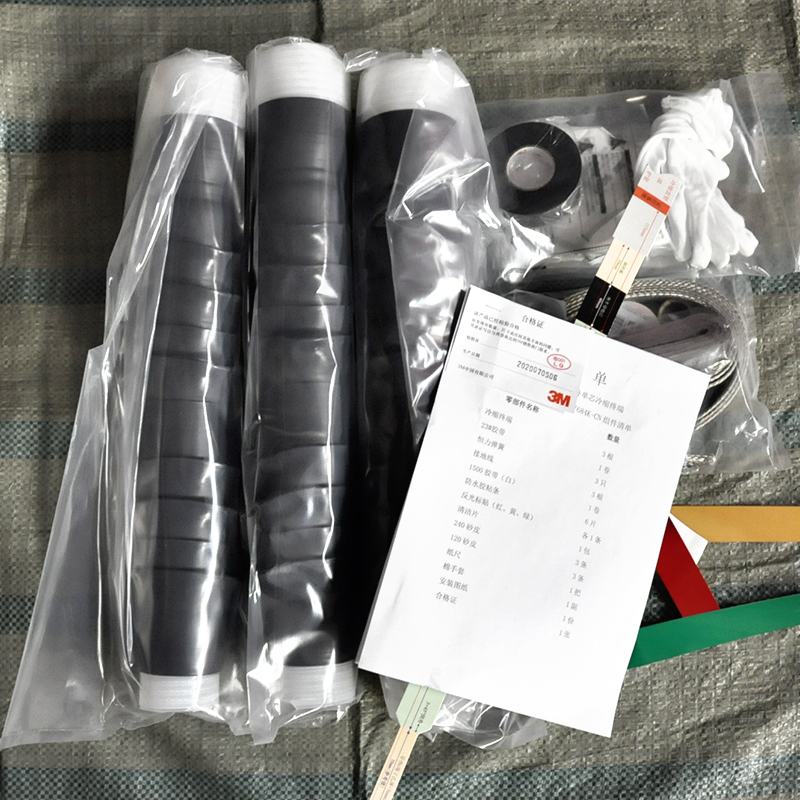

组件主要配置:

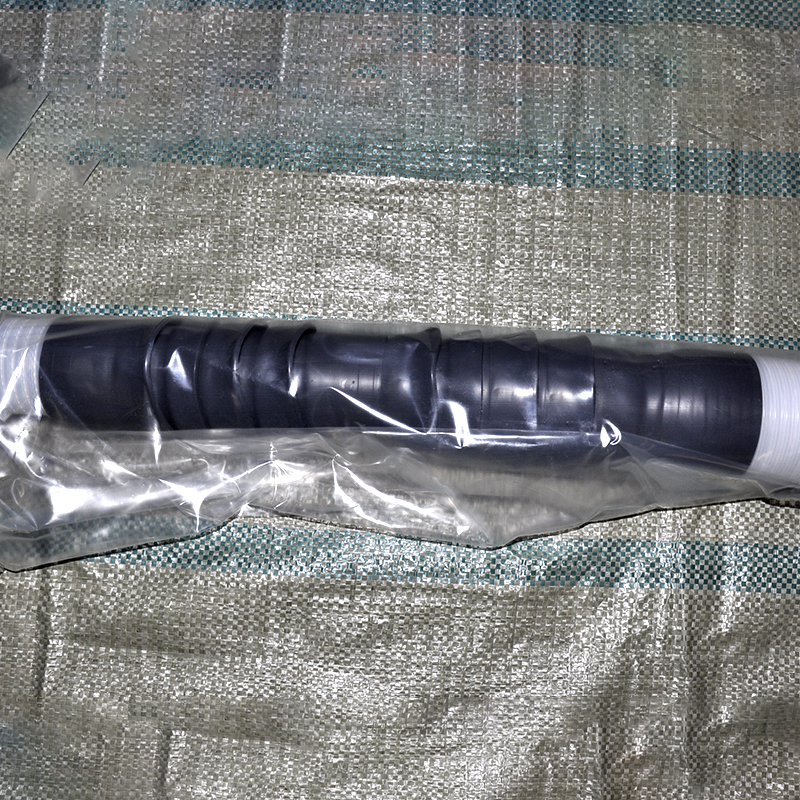

预制电应力控制单元的硅橡胶终端主体

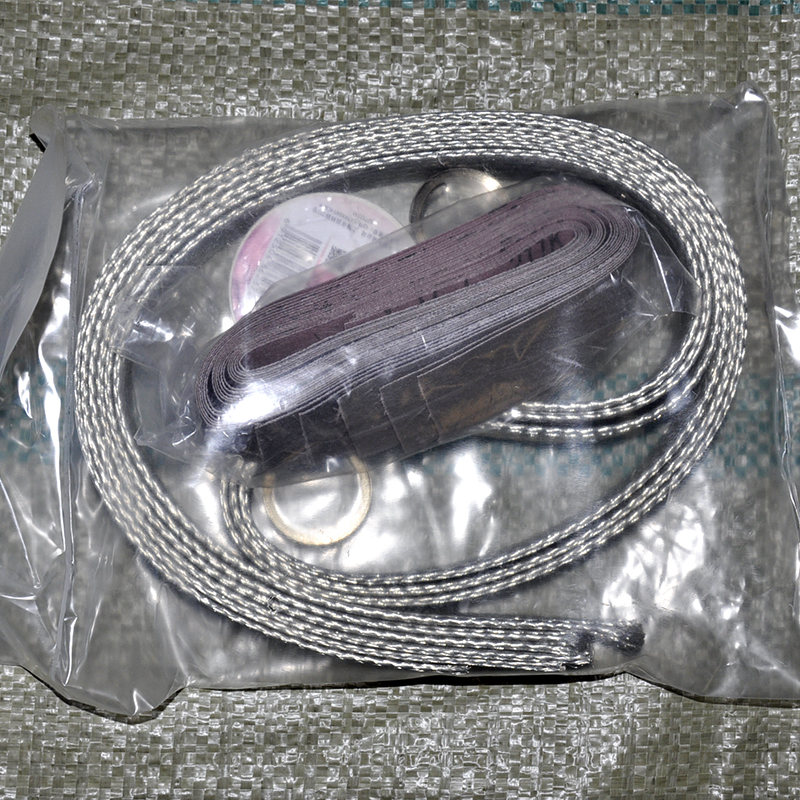

双层镀锡铜编织接地线
恒力弹簧

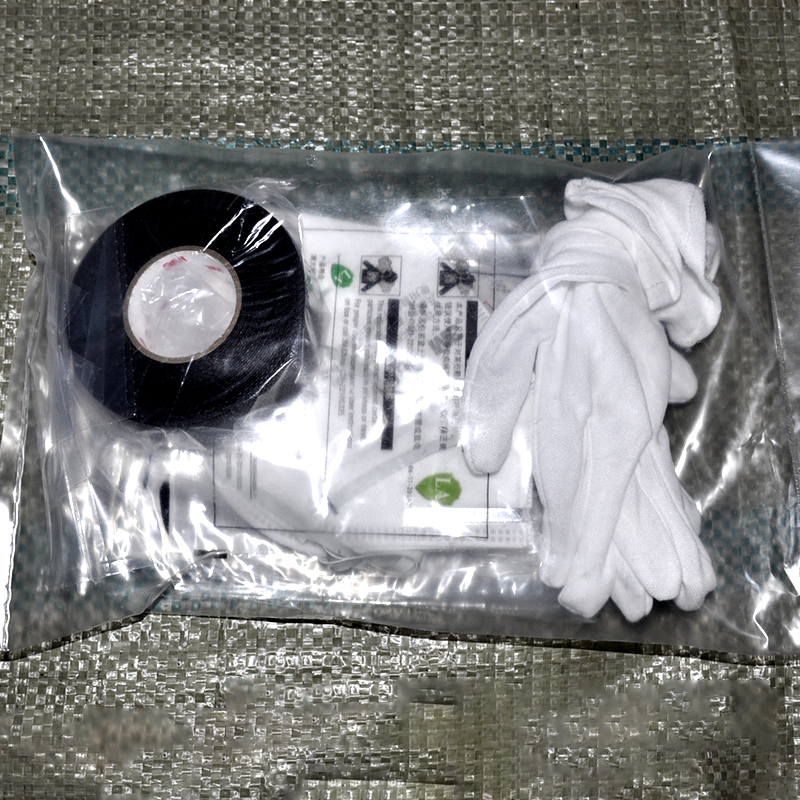

电缆预处理组件
冷缩式硅橡胶密封管*
冷缩式硅橡胶三叉密封手套
* 只在三芯终端组件中提供


产品特点：
一体式设计：便于快速安装并适用于不同截面电缆。
冷缩结构设计：采用 3M 独特冷缩技术，安装时无需特殊培训，不必费力推，不用动火和使用特殊工具，只要简单地将终端定位于经过预处理的电缆上，抽取芯绳使其收缩即可。
高介电常数电应力控制：特殊配方的高介电常数电应力控制材料通过将主绝缘表面上方电场重新均匀分布，将屏蔽断口处电应力减小到最低程度，有效降低终端表面电场。
 结构紧凑：通过应用高技术材料得到可靠的爬电距离，使其能承受有污染的环境，便于在有限的空间内安装。
硅橡胶冷缩主体与 EPDM 应力控制管：适用于所有一般固体主绝缘，如聚乙烯、交联聚乙烯(XLPE)及乙丙橡胶(EPR)等主绝缘。采用橡胶弹性体材料，抗电痕及耐腐蚀性极强，电性能优异，使用寿命长。硅橡胶材紧密贴附电缆本体，防潮并且与电缆同?呼吸?。QTIII 7680 系列冷缩终端外绝缘管采用抗爬电硅橡胶材料，能在潮湿的环境下最大程度地减小爬电电流，而且：
硅橡胶的光滑表面极大地减少了吸附在其上的污染物。
 硅橡胶表面具有疏水性：与硅橡胶接触的水分将会聚集并沿着裙边流走，而不是完全粘湿表面。这样，硅橡胶表面形成的导电距离短，从而减小了爬电电流。
当表面爬电电流增加发生弧光放电以后，硅绝缘子被烧灼形成的灰烬为无机物且不导电，从而阻止爬电的进一步形成。
硅橡胶绝缘子采用独特的非等长裙边设计。这一特点使得顶部裙边上汇聚的水流可以自由落下，从而防止了等长裙边绝缘子可能发生的裙端到裙端之间的导电通道。3M QTIII 终端的这一设计优化了其在大雨情况下的性能。

产品选型：

QTIII 7680 系列户内外终端选型表


单芯电缆


型号	电缆绝缘外径 mm	导体截面 mm2	护套外径 mm
7684K	29.0－38.1	50－150	35.3 – 61.0
7685K	37.8－48.0	185－400	46.8 – 71.1
7686K	45.0－56.0	500－630	46.8 – 71.1


三芯电缆


型号		电缆绝缘外径 mm	导体截面 mm2
户内	7684PST-G-I	29.0－38.1	50－150
	7685PST-G-I	37.8－48.0	185－400
户外	7684PST-G-O	29.0－38.1	50－150
	7685PST-G-O	37.8－48.0	185－400
